PCB pro PIC 10fxxx, lze jej použít i pro jiné IO v pouzdře SOT23-6.

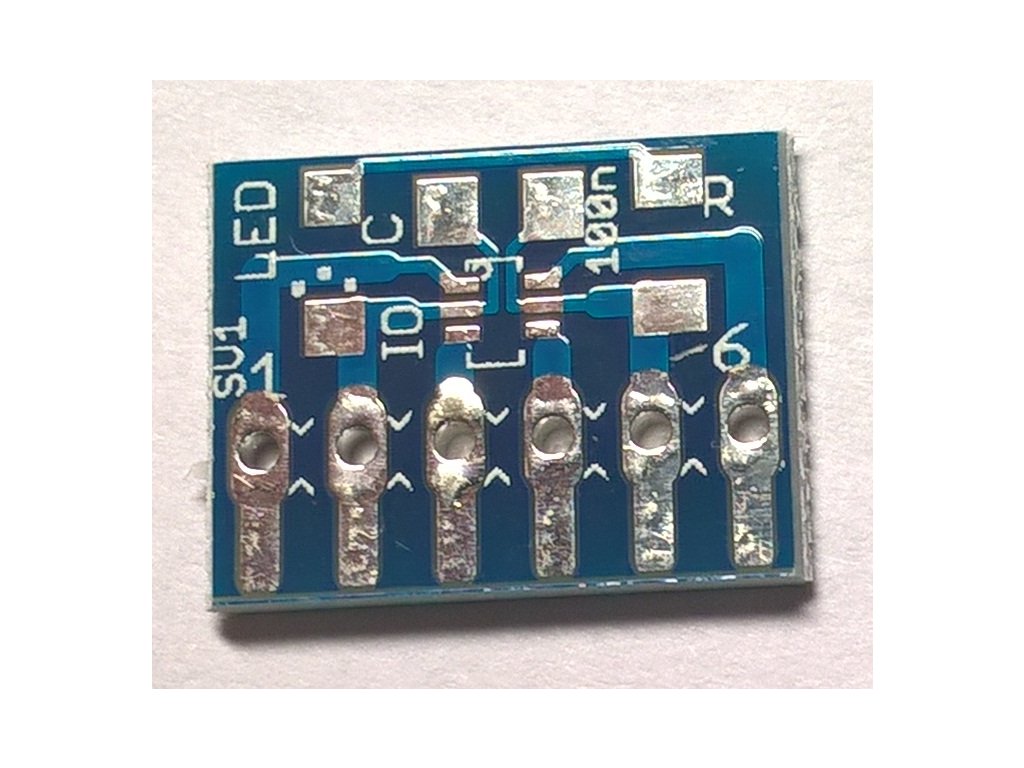

Na top straně desky jsou plošky pro kondenzátor 100n (1206) a LED s rezistorem (1206) na napájecích pinech.
Na bottom straně je po celé ploše zem a popis pinů.
Rozměry PCB:
- délka 12,0 mm
- šířka 15,5 mm
- tloušťka 1,6 mm
- rozteč pedů 2,54 mm
ENG
PCB for PIC 10fxxx, it can be also used for other IO in case SOT23-6.
There are flat surfaces for capacitor 100n (1206) on the top of the board and LED with the resistor (1206) on the power pins.
On the bottom side there is the ground and the description of the pins.
PCB Dimensions:
- length 12.0 mm
- wide 15.5 mm
- thickness 1.6 mm
- pitch of the pins 2.54 mm
