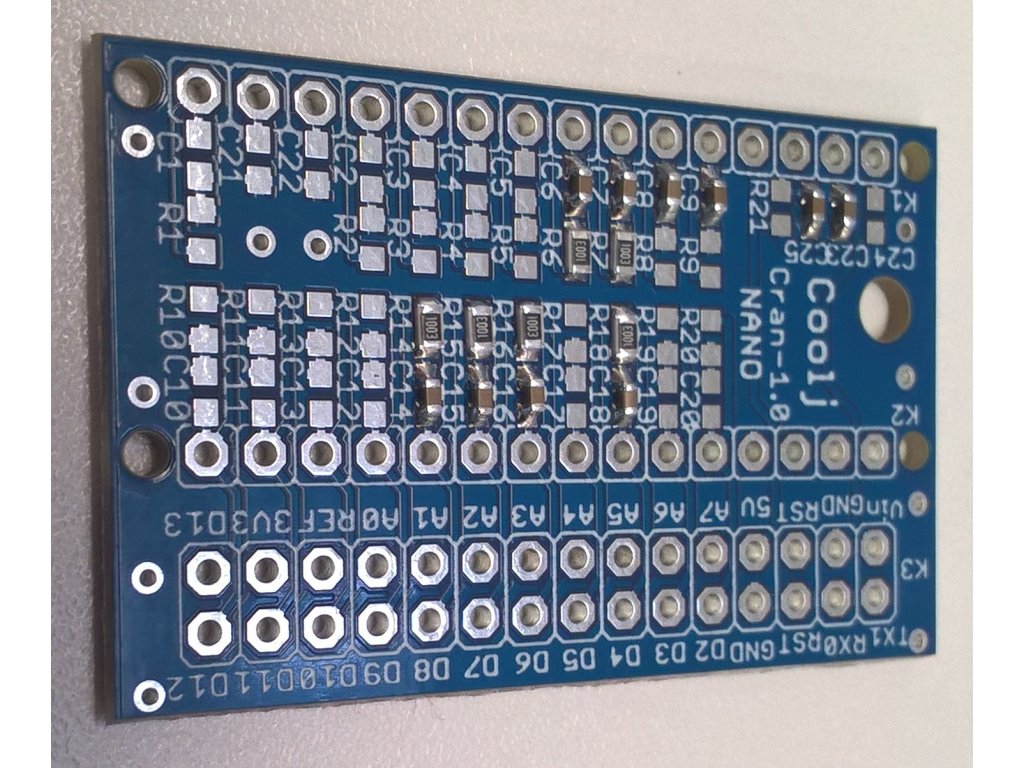

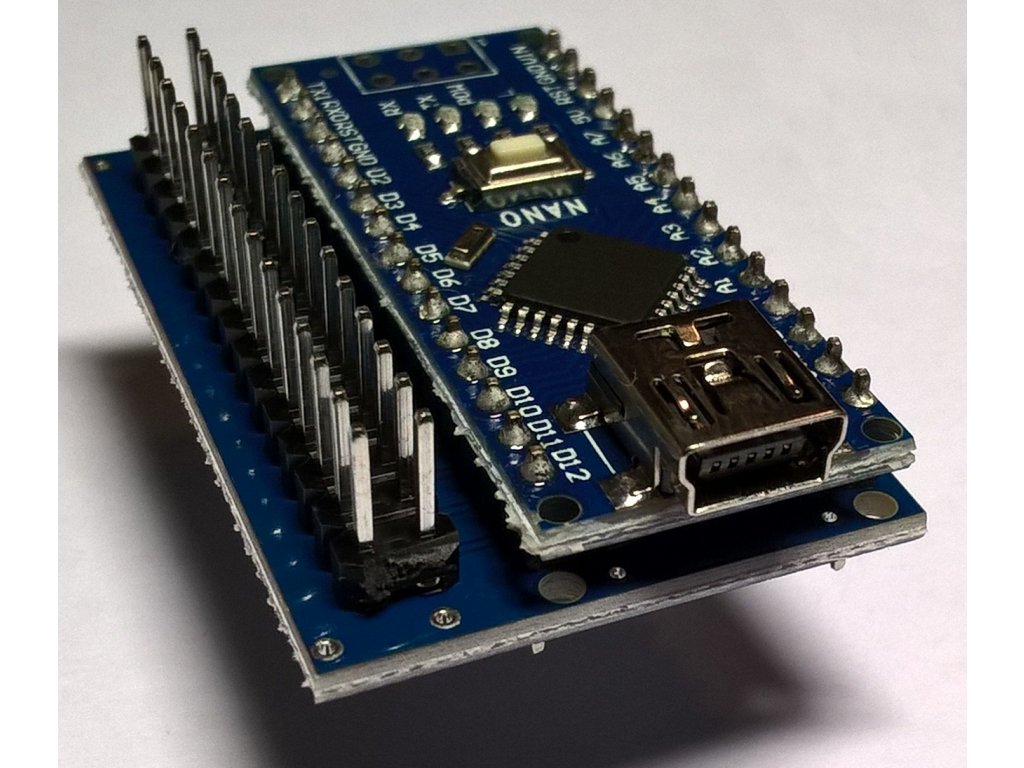

Aplikační PCB pro Arduino nano. Všechny piny jsou vyvedeny do jednoho konektoru se 30 piny. Na IO piny jsou připojeny Pull-Down rezistory a filtrační kondenzátory. Filtrační kondenzátory jsou i pro napájení Vin, 5V, 3,3V a REF, RST. Všechny rezistory a kondenzátory jsou SMD 0603.
Deska Cran-1.0 ušetří mnoho času a prostoru při aplikaci Arduina do zařízení.
Rozměry PCB:
- délka 44,0 mm
- šířka 28,0 mm
- tloušťka 1,6 mm
- rozteč pedů 2,54 mm
ENG
Application PCB for Arduino nano. All pins are fed into a single 30-pin connector. IO pins connect Pull-Down resistors and filter capacitors. The filter capacitors are also available for Vin, 5V, 3,3V and REF, RST. All resistors and capacitors are SMD 0603.
Cran-1.0 will save you a lot of time and space when you apply it to your device.
PCB Dimensions:
- Length 44.0 mm
- Width 28.0 mm
- Thickness 1.6 mm
- Pitch of peds 2.54 mm
